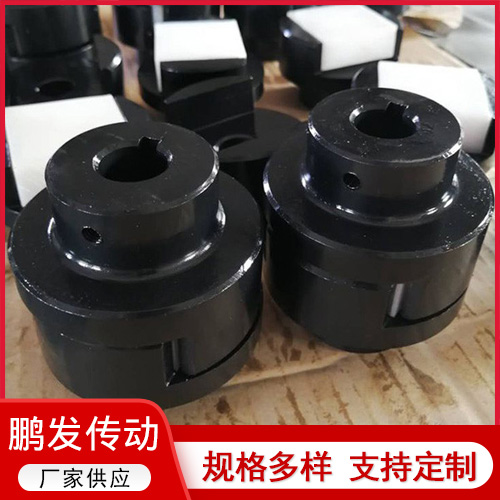

WH滑块联轴器
WH滑块联轴器与十字滑块联轴器结构相似，不同之处在于中间十字滑块为方形滑块，使用中间滑块在其两边半联轴器端面的相应径向槽内滑动，以完成两半联轴器联接。
订购热线：13613273433
立即咨询产品详情
WH滑块联轴器与十字滑块联轴器结构相似，不同之处在于中间十字滑块为方形滑块，使用中间滑块在其两边半联轴器端面的相应径向槽内滑动，以完成两半联轴器联接。该联轴器噪声大，功率低，磨损快，一般尽量不选用，只要转速很低的场合，如球磨机等应用。
WH滑块联轴器具体型号：
WH1、WH2、WH3、WH4、WH5、WH6、WH7、WH8、WH9、WH10
WH滑块联轴器是无弹性元件联轴器的一种，主要用于允许两轴有径向偏移的联接，由两头面有凹槽的半联轴器和中间的方形滑块组成，使用中间滑块在其两边半联轴器端面的相应径向槽内滑动，以完成两半联轴器联接。
WH滑块联轴器噪声大，功率低，磨损快，一般尽量不选用，只要转速很低的场合，如球磨机等才选用。为了改进平衡情况，螺栓应正、倒相间安装。夹壳联轴器不具备轴向、径向和角向的补偿性能。
WH型滑块联轴器基本参数和主要尺寸
| 号 | 公称转矩Tn(N.m) | 许用转速[n]r/min | 轴孔直径 | 轴孔长度 | D | D1 | B1 | B2 | l | 转动惯量Kg.m2 | 质量kg | |
| d1 d2 | Y | J1 | ||||||||||
| L | ||||||||||||
| mm | ||||||||||||
| WH1 | 16 | 10000 | 10,11 12,14 | 25-32 | 22-27 | 40 | 30 | 52 | 13 | 5 | 0.0007 | 0.6 |
| 32-42 | 27-30 | |||||||||||
| WH2 | 31.5 | 8200 | 12,12,16,(17),18 | 50 | 32 | 56 | 18 | 5 | 0.0038 | 1.5 | ||
| WH3 | 63 | 7000 | 16,(17),18,20,22 | 42-52 | 30-38 | 70 | 40 | 60 | 18 | 5 | 0.0063 | 1.8 |
| 52-62 | 38-44 | |||||||||||
| WH4 | 160 | 5700 | 20,22,24,25,28 | 80 | 50 | 64 | 18 | 8 | 0.013 | 2.5 | ||
| WH5 | 280 | 4700 | 25,28,30,32,35 | 62-82 | 44-60 | 100 | 70 | 75 | 23 | 10 | 0.045 | 5.8 |
| 82-112 | 60-84 | |||||||||||
| WH6 | 500 | 3800 | 30,32,35,38,40,42,45 | 120 | 80 | 90 | 33 | 15 | 0.12 | 9.5 | ||
| WH7 | 900 | 3200 | 40,42,45,48,50,55 | 112 | 84 | 150 | 100 | 120 | 38 | 25 | 0.43 | 25 |
| 112-142 | 84-107 | |||||||||||
| WH8 | 1800 | 2400 | 50,55,60,63,65,70 | 190 | 120 | 150 | 48 | 25 | 1.98 | 55 | ||
| WH9 | 3550 | 1800 | 65,70,75,80,85 | 172-212 | 132-167 | 330 | 190 | 180 | 58 | 40 | 4.9 | 85 |
| 172-212 | 132-167 | |||||||||||
| WH10 | 5000 | 1500 | 80,85,90,95,100 | 330 | 190 | 180 | 58 | 40 | 7.5 | 120 | ||
